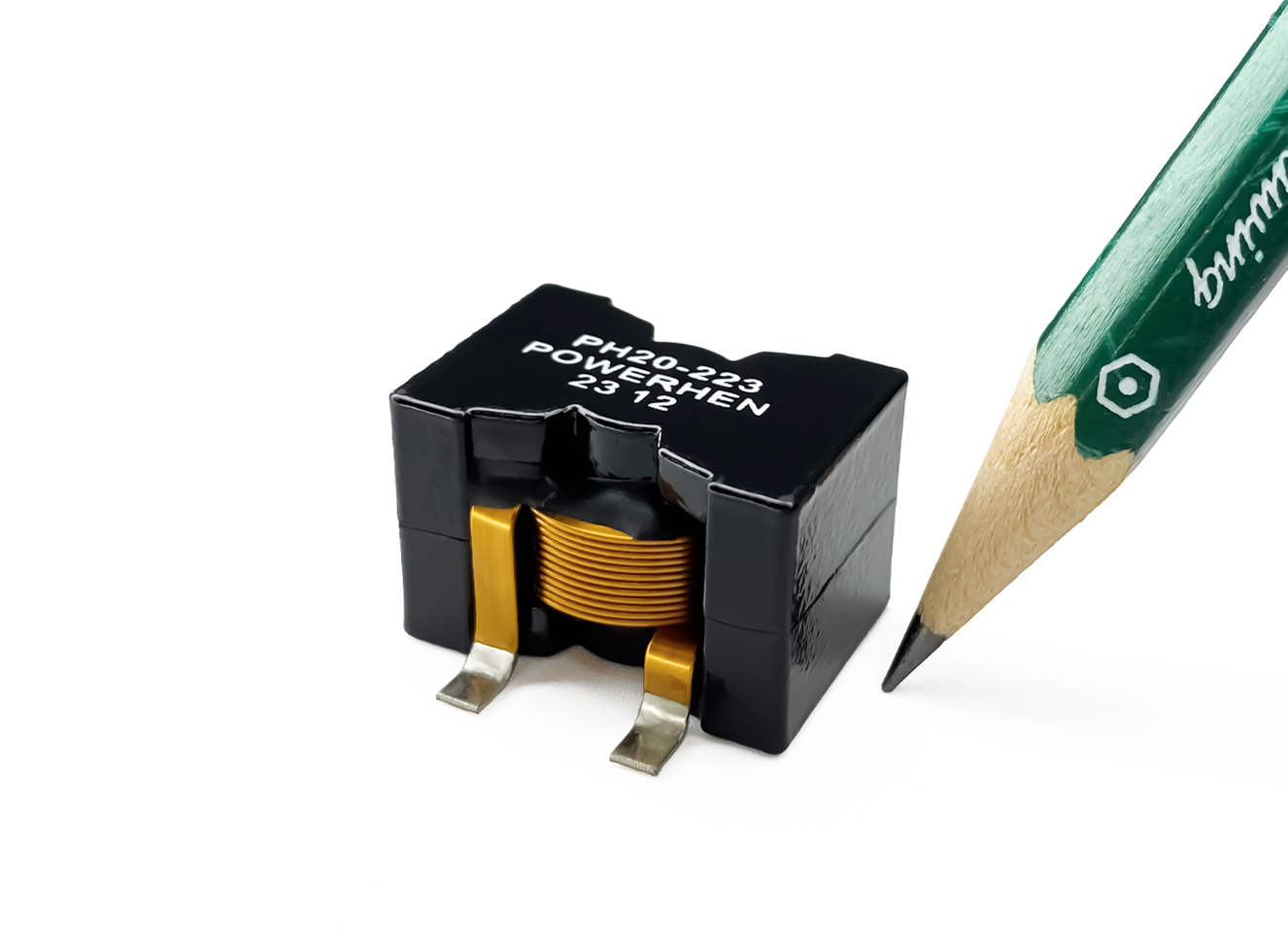

采用扁平線，貼片類型
閉合磁路封裝，低輻射
大電流，低電阻
工作溫度：-40°C~+125°C
卷帶包裝：-40°C~+80°C
耐焊接熱 最多三個40秒回流+260°C，部件在循環之間冷卻至室溫
濕氣敏感度等級(MSL)1 (在<30°C 時的無限車間壽命/85% 相對濕度)
點擊查看
高效DC/DC轉換器
單相、多相降壓轉換器
音頻濾波應用
大電流升壓應用優化
Part number 料號 | Inductance 電感量 μH±10% | DCR 最大直流電阻 mΩ | Isat 直流飽和電流 A | Irms 溫升電流 A | SRF 自諧頻率 MHz | 長度 mm | 寬度 mm | 高度 mm |
| PH20-701KL | 0.7 | 0.92 | 70 | 32 | 65 | 21.8 | 21.5 | 14.5 |
| PH20-142KL | 1.4 | 1.27 | 57 | 31.5 | 52 | 21.8 | 21.5 | 14.5 |
| PH20-222KL | 2.2 | 1.65 | 49 | 28 | 32 | 21.8 | 21.5 | 14.5 |
| PH20-312KL | 3.1 | 2.3 | 42 | 26 | 29 | 21.8 | 21.5 | 14.5 |
| PH20-422KL | 4.2 | 3.35 | 34 | 24 | 24 | 21.8 | 21.5 | 14.5 |
| PH20-552KL | 5.5 | 4.4 | 28 | 22 | 21 | 21.8 | 21.5 | 14.5 |
| PH20-702KL | 7 | 6.18 | 26 | 21 | 18 | 21.8 | 21.5 | 14.5 |
| PH20-862KL | 8.6 | 7.91 | 22 | 17 | 14 | 21.8 | 21.5 | 14.5 |
| PH20-103KL | 10 | 8.76 | 21 | 16 | 13 | 21.8 | 21.5 | 14.5 |
| PH20-153KL | 15 | 9.57 | 19 | 14 | 12.8 | 21.8 | 21.5 | 14.5 |
| PH20-223KL | 22 | 11.72 | 13 | 12.5 | 12.5 | 21.8 | 21.5 | 14.5 |
| PH20-333KL | 33 | 12.55 | 9 | 12 | 12 | 21.8 | 21.5 | 14.5 |
| PH20-473KL | 47 | 13.42 | 6.8 | 12 | 10 | 21.8 | 21.5 | 14.5 |
| 標準品現貨： |  小批量現貨購買 | |||||||
備注： ① 電感量測試采用 Agilent 4284A 數字電橋或同等儀器； 測試頻率 100KHz ② 直流電阻測試采用 keithley 580 毫歐表或同等儀器； 環境溫度 25°C ③ SRF 使用 Agilent 4395A 網絡分析儀和 Agilent 16193A 測試夾具測量。 ④ 直流電流在 25°C，加載導致指定電感從沒有電流的值下降。 ⑤ 導致指定溫度從 25°C 環境溫度上升的電流。 此信息僅供參考，不代表絕對最大額定值。 ⑥ 25°C 時的電氣規格 | ||||||||
| 結構尺寸/Dimensions | 電氣特性曲線/Electrical Characteristic Curve |
 |  |
